建设工程解决计划

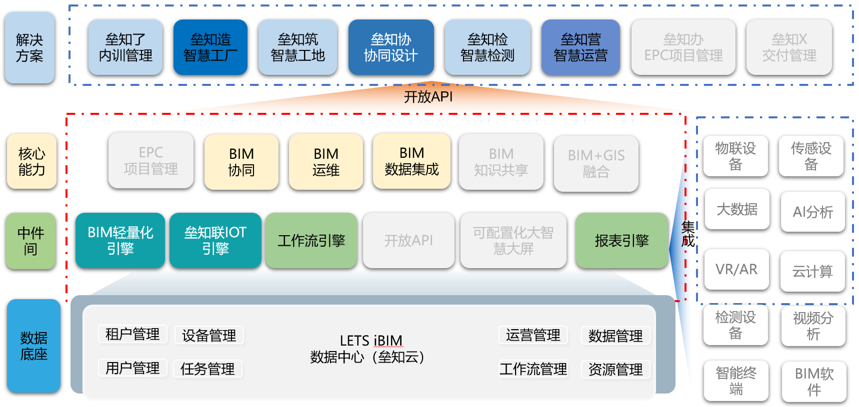

1、设计阶段BIM解决计划一览

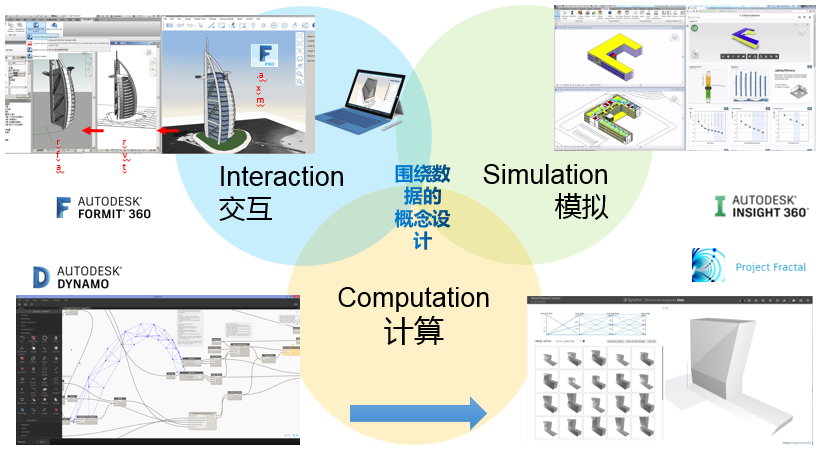

1.1计划推敲

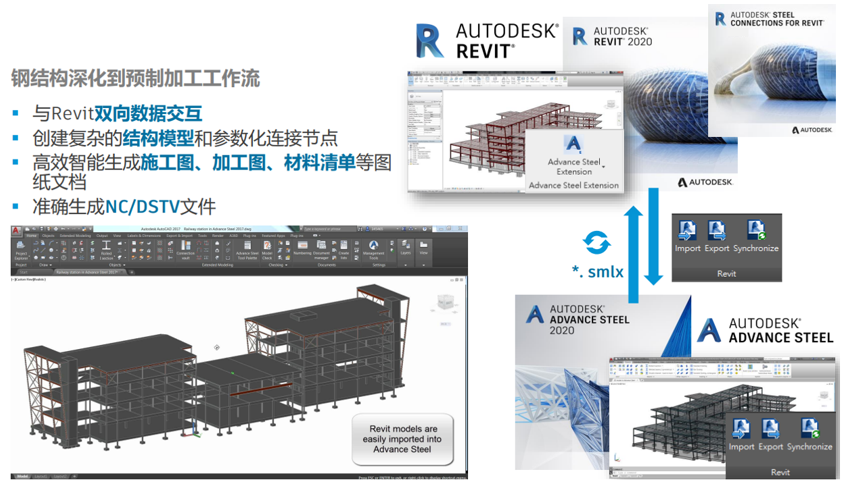

1.2 钢结构设计：Revit + Advance Steel

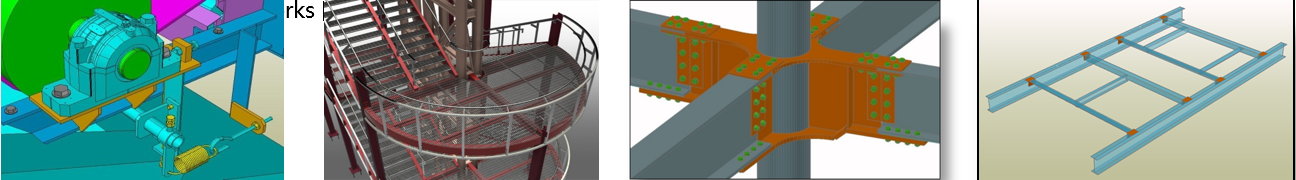

Advance Steel: 超强的钢结构建模能力

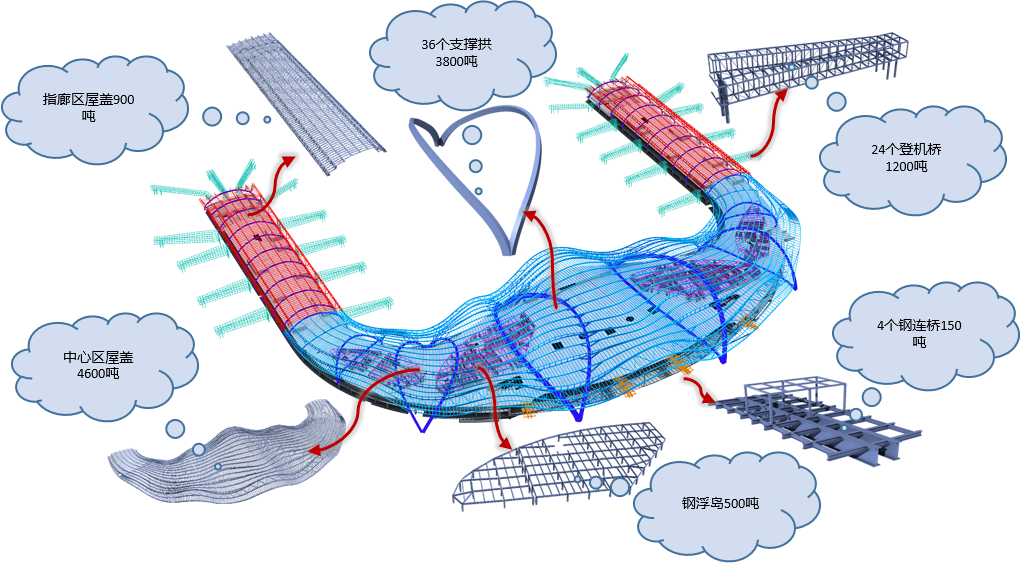

桂林两江国际机场扩建工程—T2航站楼钢结构是由中心区屋盖钢结构、指廊区屋盖钢结构、支持拱钢结构、登机桥钢结构、钢连桥钢结构和钢浮岛钢结构六部分组成，，，，，，，，总用钢量1.1万吨。。。。。。。

钢结构建模，，，，，，，，从看法到数控加工

富厚的结构构件库(型钢，，，，，，，，屋面系统等)

完整的参数节点库

节点设计引擎

富厚的维护系统 (楼梯，，，，，，，，扶手，，，，，，，，爬梯等)

重大的折板(如圆锥形的或扭转的)

焊接梁，，，，，，，，变截面梁和曲梁

治理，，，，，，，，从施工图到零件加工图

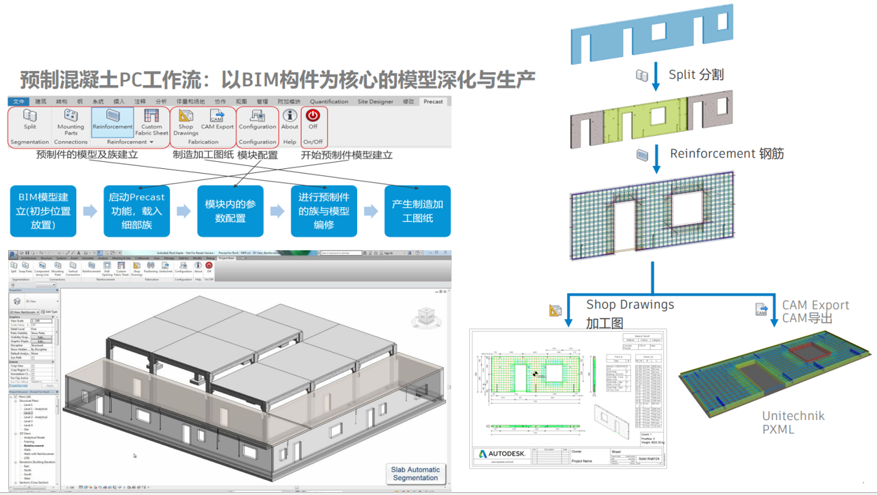

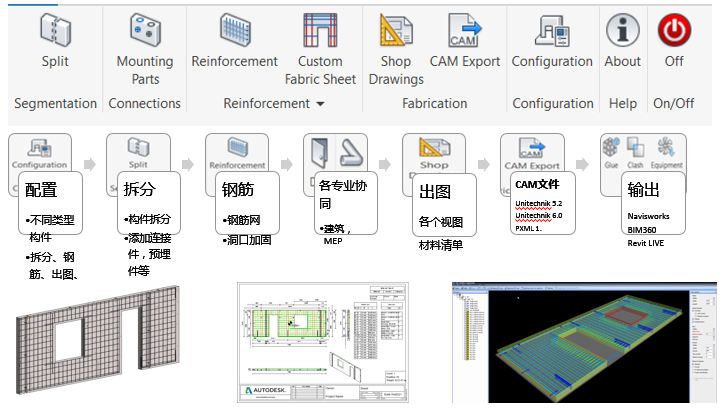

1.3 装配式混凝土构件设计：Precast Extension for Revit

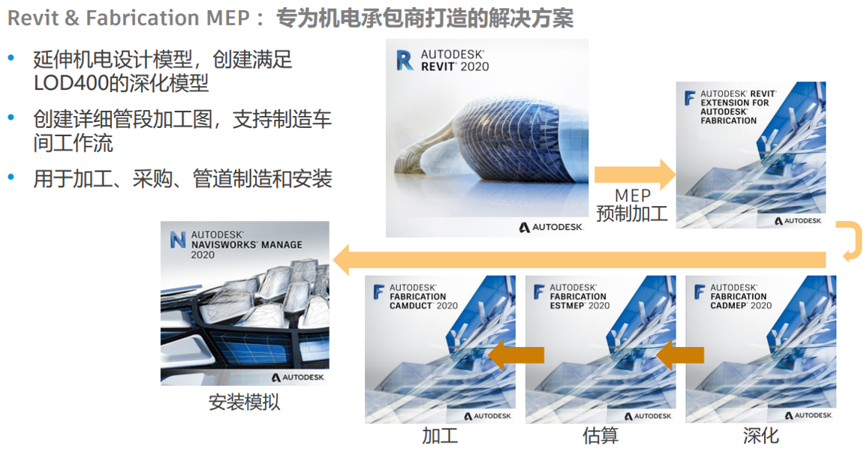

1.4 从设计到预制：Revit+MEP Fabrication

1.5 基于Vault的项目文档数据治理与协同

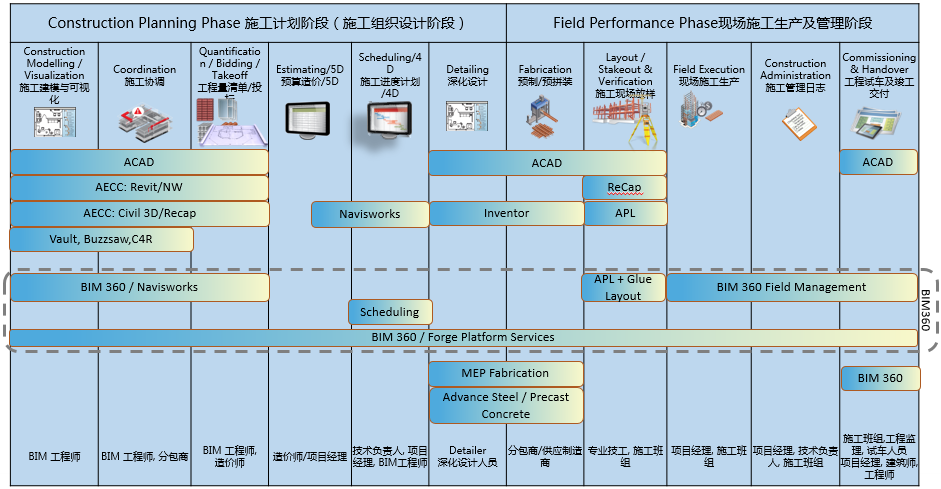

2、施工阶段BIM解决计划一览

2.1 BIM应用——现实捕获事情流

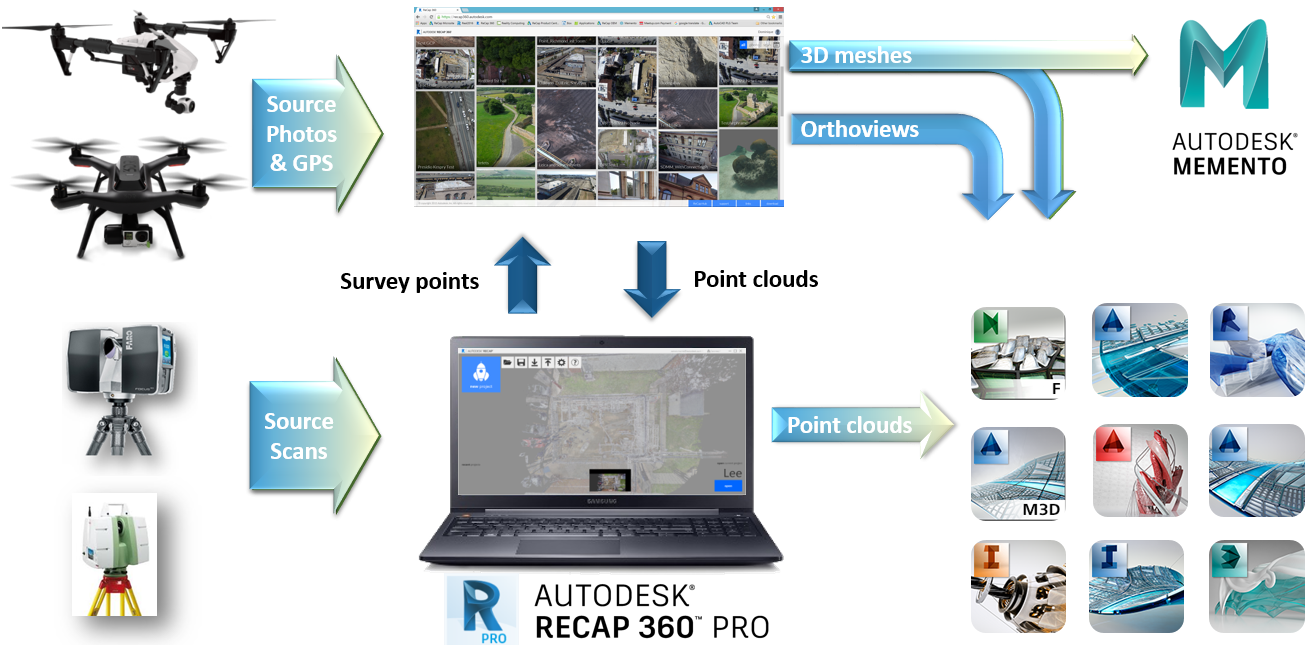

激光扫描与无人机照相混淆数据流 - ReCap Pro

2.2 BIM应用——Dynamo辅助参数化建模排砖

兰州奥体中心铺装BIM项目

案例名称：兰州奥体中心铺装BIM项目

使用软件：revit/dynamo

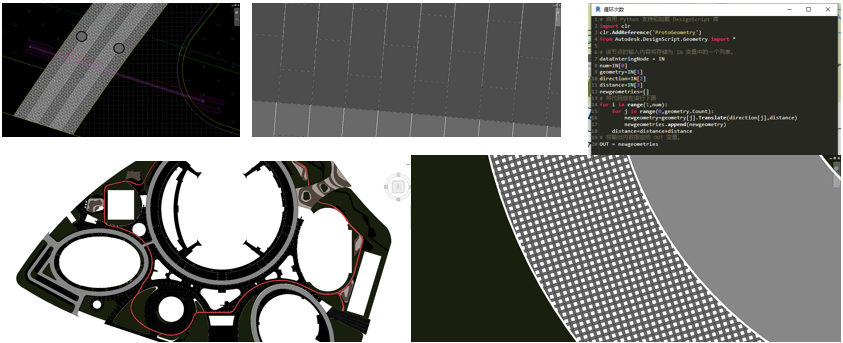

项目概况：本项目为兰州奥体中心景观项目，，，，，，，，总面积抵达50万平方米，，，，，，，，凭证最大砖块600x600巨细盘算，，，，，，，，也要铺贴130万块地面铺砖，，，，，，，，同时每块砖之间要留有3mm的缝，，，，，，，，由于景观设计问题，，，，，，，，图纸无法准确表达地面真实铺贴状态，，，，，，，，只能通过BIM模子来展示真实铺贴设计，，，，，，，，事情量重大。。。。。。。

项目亮点：使用Dynamo软件举行开发，，，，，，，，与Revit形成交互，，，，，，，，自动凭证一定设计逻辑举行地面的铺装自动排版。。。。。。。

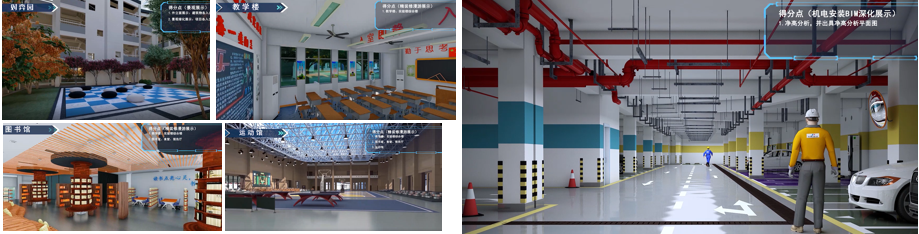

2.3 BIM应用——通例住宅小区的BIM管线综合深化

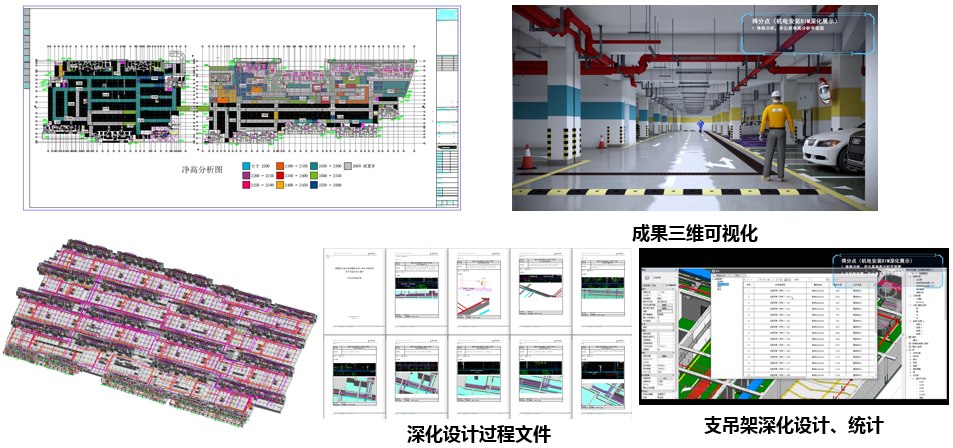

BIM手艺在工民建住宅小区中的应用已经很是成熟，，，，，，，，应用普遍为：各专业深化设计、管线综合排布、预留预埋、净高剖析、及现场可视化应用等。。。。。。。

2.4 BIM应用——辅助现场机电装置

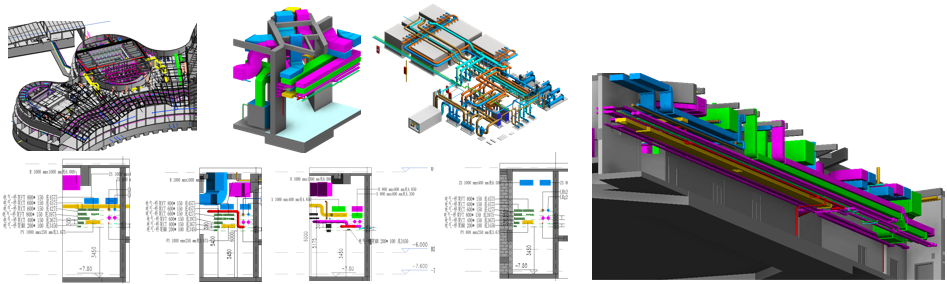

南通大剧院

使用软件：revit/lumion/Autodesk BIM360 Glue/navisworks

项目概况：本工程包括五大单体，，，，，，，，修建面积11万平，，，，，，，，歌剧院（1600座）地下3层，，，，，，，，地上7层；；；；；；音乐厅（1200座）地下2层，，，，，，，，地上4层；；；；；；戏剧院（600座）地下2层，，，，，，，，地上6层；；；；；；多功效厅（400座）地上4层；；；；；；少年运动中心儿童剧院（300座）地上4层。。。。。。。

项目亮点：剧院类项目暂时预留洞口较多，，，，，，，，钢结构重大、走廊为弧形。。。。。。。�？？？？Ｋ剂炕缭ち粼ぢ�，，，，，，，，需提前做好BIM深化事情，，，，，，，，主要有图纸会审、碰撞检测、深化设计、计划体例及手艺交底等方面的严酷治理与完善。。。。。。。各个系统的机电管线安排重大、交织繁多，，，，，，，，在设计图纸中都是分系统体现各系统的管线，，，，，，，，缺乏统一妄想，，，，，，，，缺乏空间合理分派，，，，，，，，当在现场施工中一定会造成管线安排方面的冲突。。。。。。。

2.5 BIM应用——装配式住宅

设计阶段：

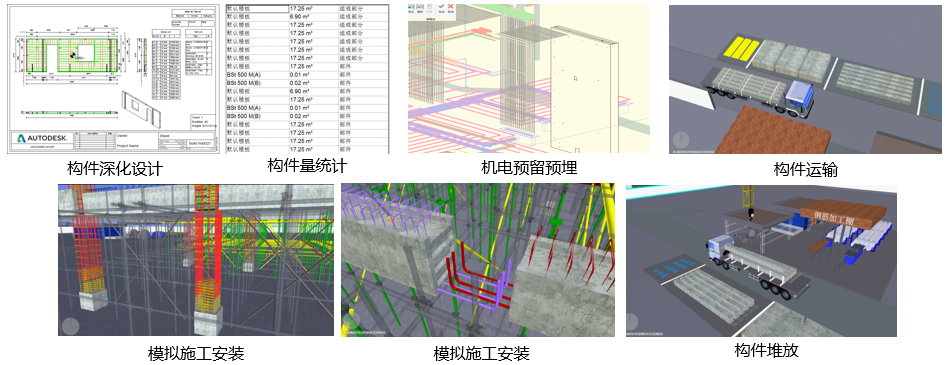

装配式住宅在设计、施工历程中，，，，，，，，BIM手艺的模拟功效是应用最为普遍的一项功效。。。。。。�；；；；；；赗evit软件以及Precast Extension for Revit插件可以再设计阶段基于原有的revit设计模子举行深化设计，，，，，，，，可以将住宅水电与暖气等装备情形都举行综合思量，，，，，，，，从而便于整体把控住宅的所有细节。。。。。。。

施工阶段：

Revit软件可以对混凝土的用量与施工全历程中的所有数据加以剖析。。。。。。。在现实应用当中，，，，，，，，BIM能够知足施工需求，，，，，，，，提高软件建模的精准度，，，，，，，，包管施工顺遂举行。。。。。。。

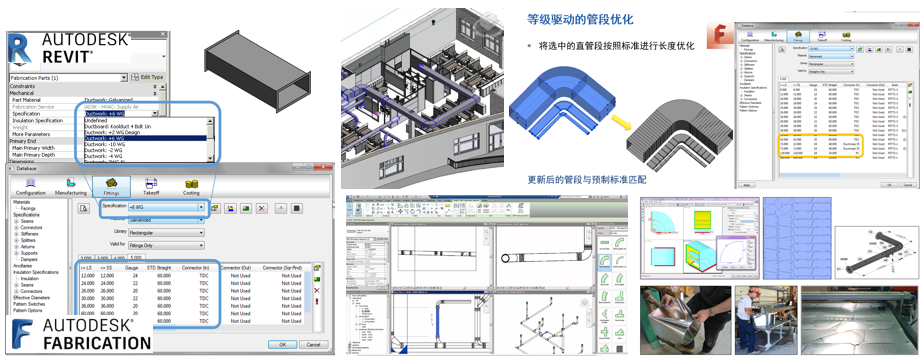

2.6 BIM应用——机电深化设计到预制加工

?Revit建设的机电模子，，，，，，，，导出的MAJ文件给Fabrication CAMDUCT用来风管预制，，，，，，，，Fabrication CADmep软件是REVIT和Fabrication CAMDUCT中心的互通软件，，，，，，，，用来对细节举行编辑。。。。。。。“Revit Extension for Fabrication”插件可以供REVIT和Fabrication CAMDUCT相互导入导出。。。。。。。

?使用 Autodesk? Revit? Extension for Autodesk? Fabrication 将预制结构从 Revit 导出到预制作业。。。。。。。

?使用此扩展导入 Autodesk Fabrication 产品（CADmep、ESTmep 或 CAMduct）中建设的预制作业，，，，，，，，以便能在 Revit中继续建模。。。。。。。
